- 有機氣體噴淋塔自噴淋吸收系統軟件構成部分
- 發布日期：2020年08月25日 點擊次數：88 所屬分類：行業資訊

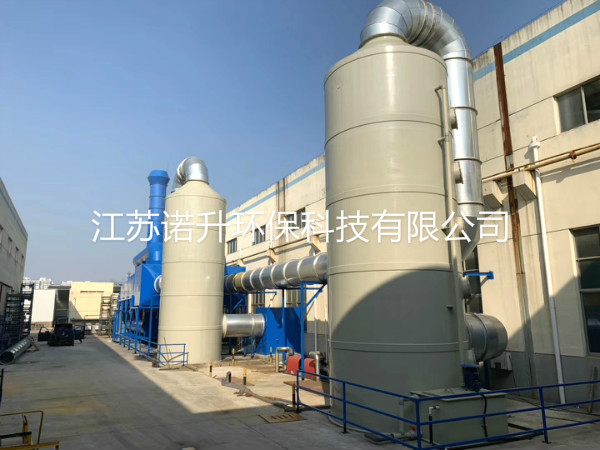

有機氣體噴淋塔自噴消化吸收系統軟件構成部分
自噴淋吸收塔系統軟件關鍵由填料、噴淋裝置、除霧設備、自噴液循環泵、吸收塔構成。
（1）噴淋塔填料
填料關鍵做為布風設備，布局于吸收塔自噴區下邊，煙塵根據托盤后，被分布均勻到全部吸收塔橫截面。這類布風設備針對提升消化吸收高效率是必需的，除開使主自噴區煙塵遍布勻稱外，吸收塔托盤還促使煙塵與消化吸收液或清洗液在托盤上的液膜地區獲得充足觸碰。托盤構造為帶隔開圍堰施工方案的多孔結構板，托盤被切分成有利于從吸收塔手孔出入的板片，水準閑置在托盤支撐點的構造上。
（2）噴淋裝置
吸收塔內部自動噴淋系統是由分派母管和噴頭構成的網狀結構系統軟件。每臺吸收塔再循環泵均相匹配一個自噴層，自噴層上安裝中空錐噴頭，其功效是將自噴液做霧化。自噴液由吸收塔再循環泵傳至噴頭，噴到有機廢氣中。自動噴淋系統能使?jié){體在吸收塔內分布均勻，流過每一個自噴層的總流量相同。
（3）除霧設備
用以分離出來煙塵帶上的液體。吸收塔屋脊式除霧器布局于吸收塔頂端最后一個自噴部件的上端。煙塵越過循環系統漿體自噴層后，再持續流過屋脊式除霧器時，液體因?yàn)閼T性作用，留到隔板上。因?yàn)楸煌Ａ舻囊后w也帶有固體物，因而存有在隔板積垢的風險，需按時開展清理，去除所含漿體細顆粒物。
（4）自噴液循環泵
吸收塔再循環泵安裝在吸收塔旁，用以吸收塔內自噴液的循環。選用單流和單極臥式離心泵，包含泵體、離心葉輪、軸、導滾動軸承、出入口彎管、底版、進口、密封性盒、水泵密封、基本架構、地腳螺絲、機封和全部的管路、閘閥及就地儀表盤和電動機。原理是離心葉輪高速運轉時造成的向心力使液體得到動能，即液體根據離心葉輪后，壓能和機械能都能獲得提升，進而可以被傳至高空或遠方。另外在泵的通道產生負壓力，使液體可以被持續吸進。水泵葉輪選用抗腐蝕原材料。
漿體再呼吸系統選用模塊制，自噴層配一臺清洗液循環泵。呼吸系統應用一段時間后，循環系統液污水最后排進廢水處理池。
（5）自噴吸收塔

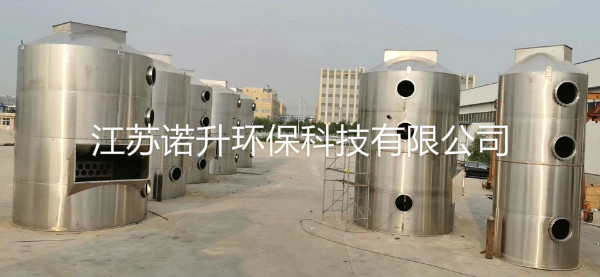

塔架選用玻璃鋼防腐構造。在玻璃鋼防腐罩殼的設計方案層面，大家考慮到了下列綜合性要素，其辦公環境是非常極端的，長期性在酸堿性的浸蝕下工作中，而且要承擔塔架本身工作壓力及水溶液工作壓力，也要承擔工作中時的氣壓，規定即要優良的耐蝕性能，又要維持較高的抗壓強度、抗拉強度，玻璃鋼防腐塔架選用機械設備盤繞加工工藝生產制造制做，抗壓強度高，品質可靠，特性優良。該設備選用的噴淋塔具備下列特性：
1）吸收塔包含填料層、噴淋裝置，噴淋裝置上布局噴頭，屋脊式除霧器。
2）液/氣較為低，進而節約循環系統自噴液泵的能耗。3）吸收塔內部表層及托盤無積垢、阻塞難題。
4）提升了pH?值、液/氣比、燒堿溶液濃度值、有機廢氣水流量等技術參數，進而為了確保持續、平穩、經濟發展地運作。
5）吸收塔漿池中的自噴液由漿體循環泵根據自噴管組送至噴頭，產生十分細微的液體噴到塔體。
6）噴淋塔頂端布局有安全泄壓閥，在一切正常運作時該閥是關掉的。當設備走旁通或當設備停止運營時，安全泄壓閥打開。

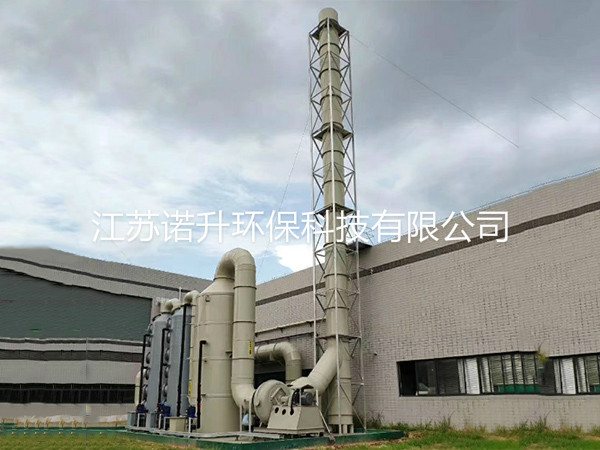

排放系統，排放系統主要是煙筒。
因?yàn)榍鍧嵑蟮臒焿m中仍帶有一定量的空氣污染物，這種空氣污染物按環境保護的有關規定根據煙筒高排。
